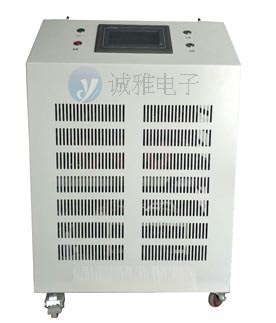

400HZ中頻電源技術參數
|
機器型號 |
HZTTZ-R002 |
|
|
容量 |
30KVA（每相10KVA） |
|
|
交流輸入 |
相位 |
三相五線 |
|
額定電壓 |
380V |
|
|
電壓輸入范圍 |
380V±15% |
|
|
頻率 |
50HZ±5% |
|
|
交流輸出 |
相位 |
三相四線（正相序），星行隔離 |
|
電壓 |
額定200V ，160V-240連續可調 |
|
|
電流 |
87A |
|
|
頻率 |
定頻490Hz（300-500hz）可調 |
|
|
電路方式 |
IGBT/PWM脈波寬度調變方式 |
|
|
頻率穩定度 |
≤±0.01% |
|
|
電壓穩壓率 |
≤1% |
|
|
負載穩定度 |
≤1% |
|
|
波形失真度 |
≤2% |
|
|
功率因數 |
≥80% |
|
|
反應時間 |
最大值2Ms |
|
|
過載能力 |
110-150% 10s |
|
|
指示/解析度 |
數位頻率表 |
解析度0.1Hz |
|
數位電壓表 |
解析度0.1V |
|
|
數位電流表 |
解析度0.1A |
|
|
數位功率表 |
解析度0.1W |
|
|
保護裝置 |
輸入無熔絲開關,輸出無熔絲開關,電子電路快速偵測過電壓,過電流,過載,過高溫及短路并自動跳脫保護及告警裝置 |
|
|
絕緣電抗 |
500Vdc 20MΩ以上 |
|
|
耐壓絕緣 |
1800Vac/5Ma/1分鐘 |
|
|
冷卻裝置 |
強制風扇制冷 |
|
|
其他 |
隔離變壓器輸出，安全可靠，抗干擾性好 |
|
|
環境 |
相對濕度 |
0-90%（非凝結狀態） |
|
工作溫度 |
-10℃-45℃ |
|
|
海拔高度 |
1500公尺 |
|
|
尺寸 |
（寬×深×高）mm |
950*600*950 |
